AOC是Active Optical Cable的简称,是主动式光缆,也称有源光缆,AOC上带有电光转换芯片以及光电装换芯片,并通过光纤传输高速信号的一种传输线。
AOC的传输原理
AOC集光芯片、高速电芯片、光学透镜、射频连接器等元器件于一体,完成EO/电转光、OE/光转电的功能,实现信号在光纤介质中传输。采用直调直检技术,通过850nm VCSEL和PIN光芯片实现电光调制和光电解调。

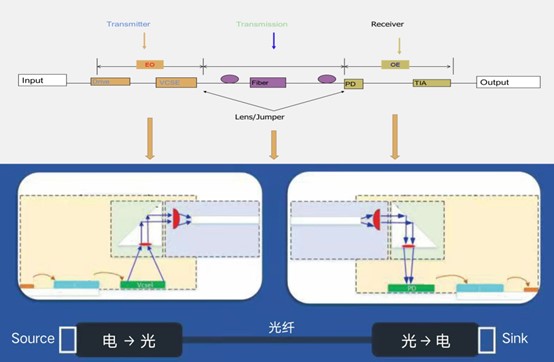

示意图如下:
下面以HDMI为例,简单介绍一下光电转换的原理。一般需要通过光来传输的信号,都是高速信号。首先source端接收电信号,转换成光信号,通过长距离光纤传输到Display端,Display端将收到的光信号转换成电信号,传输到后端设备,实现高速信号的传输。其他低速信号用铜线传输就可以了。
AOC线缆的优点
一、光纤传输一般不需要中继放大,不会因为放大引入新的非线性失真。只要激光器的线性好,就可高保真地传输电视信号,使用光纤传输高速信号,可以实现超长距离传输,而且只有非常非常低的衰减;二、因为光纤的基本成分是石英,只传光,不导电,不受电磁场的作用,在其中传输的光信号不受电磁场的影响,故光纤传输对电磁干扰、工业干扰有很强的抵御能力,传输数据不会因为电磁干扰造成信号失真,能保证传输的高真度。三、光纤是玻璃纤维,比重小,使它具有直径小、重量轻的特点,加上防水层、加强筋、护套等,也要比标准同轴电缆的直径要小得多,高速信号使用了光纤传输,减少了线缆里面铜线的数量,极大的降低了线缆的线径,以及线缆的重量,还提高了线缆的柔软度。
